Данная статья рассказывает о том, что такое сигнал DTMF и подходит ли Ваша звуковая карточка для распознавания сигналов DTMF. Данная возможность понадобиться для того, чтобы инициировать и осуществлять дальнейшее управление телефонным вызовом с радиостанции телефонному абоненту без отправки текстовых сообщений (при конфигурации с базовыми станциями или Capacity Plus).
Сигнал DTMF является суммой двух гармонических колебаний,
частоты которых соответствуют цифрам набираемого номера. В случае использования
базовых станций, возможность выделить DTMF сигнал зависит от качества аудиоканала
и звуковой карты.
Проверка корректного распознавания сигналов DTMF:
1.
Запись звукового файла с сигналами DTMF
1.1.
Убедитесь,
что радиосервер SmartPTT стартован
1.2.
Откройте программу Звукозапись на радиосервере SmartPTT (меню
Пуск/Программы/Стандартные/Развлечения/Звукозапись)
1.3.
Нажмите кнопку Запись в
программе Звукозапись
1.4.
Выполните
частный вызов на базовую станцию, нажав кнопку PTT на
радиостанции
1.5.
Последовательно нажмите кнопки
1,2,3,4,5,6,7,8,9,0 на радиостанции
1.6.
Отпустите кнопку PTT на радиостанции
1.7.
Нажмите кнопку Стоп в
программе Звукозапись
2.
Запустите программу Adobe Audition (в прошлом
Cool Edit Pro)
2.1.
Откройте
записанный звуковой файл (меню File/Open)
2.2. Выберите пункт меню View/Spectral
View
2.3.
Посмотрите на спектральный вид
звукового файла

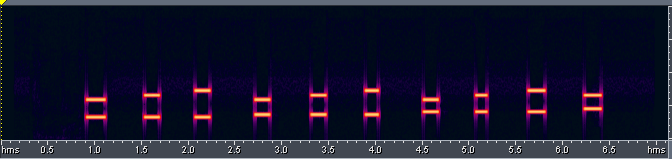

Спектральный вид качественного DTMF сигнала приведён на рисунке ниже.

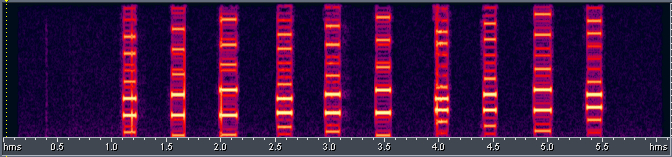

Спектральный вид некачественного DTMF сигнала
приведён на следующем рисунке. Такой сигнал не может быть корректно обработан Hадиосервером SmartPTT.
